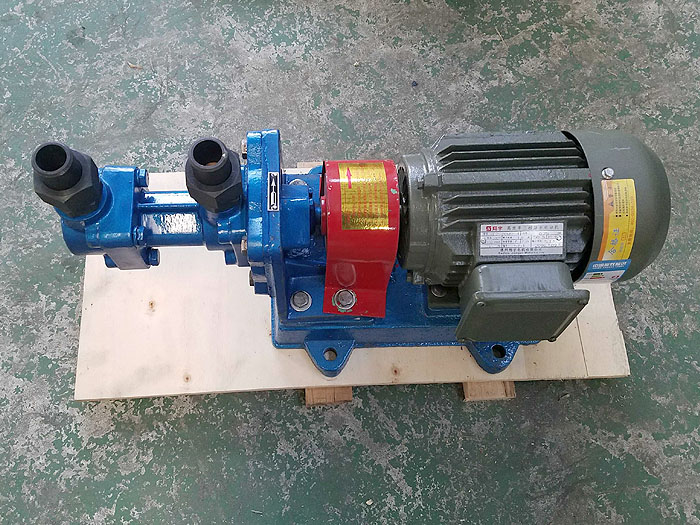

三螺桿泵的主動螺桿由電動機驅動，具有高吸入能力。為保三螺桿泵、36X6A-W21電機及管路系統，中等流量以上的螺悍泵均帶有保護閥，當壓力超保護閥的設定壓力時。高壓油將回流至泵的進油口。三螺桿泵的主、從桿之間沒有機械接觸，而由所輸壓力液體驅使從悍繞軸心線自轉，主，從桿之間、螺桿與襯套之間皆有一層油膜保護，因而泵的機械摩擦極小所輸液體在泵內作軸向勻速直線運動，故壓力脈動小，流量穩定，噪音低，由于轉動部分慣性小，則起動力矩和振動很小。
近期,R&M能量系統公司開發出一種新軟件,Guardian變速控制軟件系統(VSD),一種可為終端用戶提供增加產量和提高能源效率的新技術。新軟件VSD是一種有效的數字解釋,可對井下
三螺桿泵系統提供多用途的產量控制和信息監測。在對三螺桿泵系統提供總的保護、確保其設備壽命長的同時,用一簡單耐久的軟件包準確地對扭矩和速度進行綜合控制是增加產量、降低能耗的的關鍵。
該專利軟件包括一個完整的三螺桿泵系統模型。該程序可提供扭矩、速度、泵效、流速和預算的井下壓力連續反饋。針對操作者的測量點,這一反饋可為三螺桿泵系統對保護井下設備和獲取大的產量值提供了好的控制方法。
Guardian變速驅動裝置(VSD) 的優點: ①可監控三螺桿泵、電動機、桿速和扭矩;②提供泵流量的監控和產量累加器;③提供該軟件中關于抽油桿、油管、油藏和3G螺桿泵模型的嵌入數據; ④監控液面;⑤用網絡服務器提供遙控。
三螺桿泵的泵口上的液面可用手動速度調節或用系統軟件自動調節。新的控制軟件系統對于流入的不同特性的液體都會使產量達增加,而動力優化對于流速均會降低耗電量。
