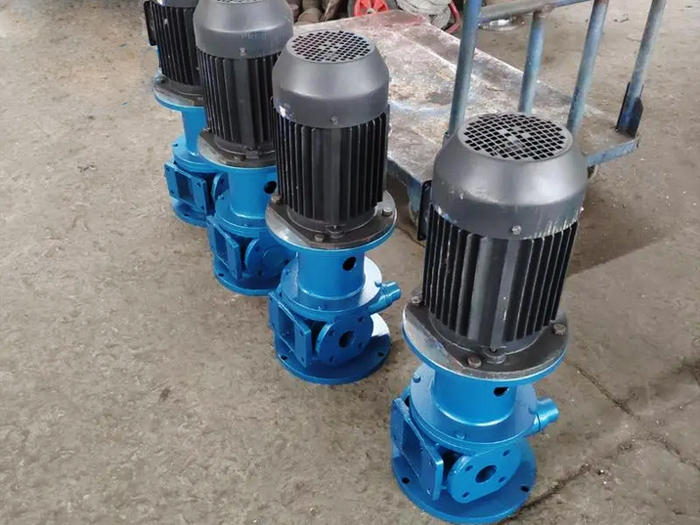

LYB型立式圓弧齒輪泵由于采用立式結構因而減小占地面積，更加為您節省安裝空間。LYB立式齒輪泵主要由泵體、齒輪、軸、軸封、前蓋支架、后蓋支架、電機支架、聯軸器、電機、泵頭底座、安全閥等組成。軸封有填料密封和機械密封組成。LYB立式圓弧齒輪泵齒輪采用雙圓弧正弦曲線齒形，它與普通齒輪泵的漸開線齒輪相比，比較突出的優點是齒輪嚙合過程中齒廓沒有相對滑移，齒面磨損極小，而且無困油現象。



LYB型立式圓弧齒輪泵結構特點：
LYB立式圓弧齒輪泵主要有齒輪、軸、泵體、泵蓋、軸承套、軸端密封等組成。
LYB立式圓弧齒輪泵具有運轉平穩，噪音低，壽命長，效率高的特點。
LYB立式圓弧齒輪泵采用機械密封，根據用戶要求也可以采用填料密封。

LYB立式圓弧齒輪泵主要用于石油、化工、鋼鐵、冶金、礦業、電站、環保等行業的壓縮機、冷凍機、船舶等大型機械設備的強制潤滑和各種機械設備中的稀油站系統長期連續工作場合。

LYB型立式圓弧齒輪泵性能參數：

型號	口徑 mm	流量		工作壓力MPa	吸入壓力MPa	轉速 r/min	電機
		m³/h	L/min				功率 Kw	型號
LYB2－0.6LY	Φ50	2	33	0.6	-0.05	1000	1.1	Y90L－6
LYB3－0.6LY		3	50			1500	1.5	Y90L－4
LYB5－0.6LY		5	85			1000	2.2	Y112M－6
LYB8－0.6LY		8	130			1500	4.0	Y112M－4
LYB12－0.6LY	Φ65	12	200			1000	5.5	Y132M－6
LYB16－0.6LY		16	260			1000	5.5	Y132M－6
LYB17－0.6LY		17	280			1000	7.5	Y160M－6
LYB20－0.6LY		20	330			1000	7.5	Y160M－6
LYB21－0.6LY		21	350			1500	7.5	Y132M－4
LYB24－0.6LY		24	400			1500	11	Y160M－4
LYB27－0.6LY		27	450			1500	11	Y160M－4
LYB30－0.6LY	Φ100	30	500			1000	11	Y160L－6
LYB33－0.6LY		33	550			1000	15	Y180L－6
LYB36－0.6LY		36	600			1000	15	Y180L－6
LYB40－0.6LY		40	700			1000	15	Y180L－6
LYB45－0.6LY		45	750			1000	18.5	Y200L－6
LYB50－0.6LY		50	850			1000	22	Y200L－6
LYB60－0.6LY		60	1000			1000	30	Y225M－6
