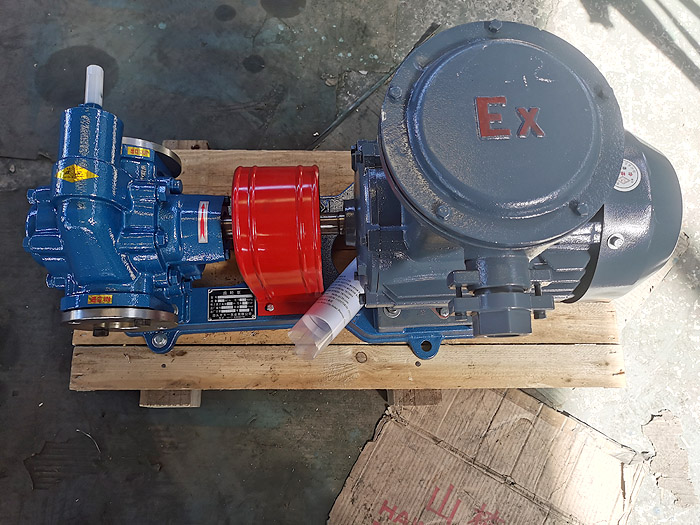

KCB防爆齒輪泵用途說明



KCB齒輪油泵結構特點

KCB防爆齒輪泵主要有齒輪、軸、泵體、安全閥、軸端密封所組成。齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。泵內有設計合理的泄油和回油槽，是齒輪在工作中承受的扭矩力小，因此軸承負荷小，磨損小，泵效率高。泵設有安全閥作為超載保護，安全閥的全回流壓力為泵額定排除壓力的1.5倍，也可在允許排出壓力范圍內根據實際需要另外調整。但注意本安全閥不能作減壓閥的長期工作，需要時可在管路上另行安裝。從主軸外伸端向泵看，為順時針旋轉。隨著使用時間的增長，齒輪泵會出現泵油不足，甚至不泵油等故障，主要原因是有關部位磨損過大。齒輪泵的磨損部位主要有主動軸與襯套、被動齒輪中心孔與軸銷、泵殼內腔與齒輪、齒輪端面與泵蓋等。潤滑油泵磨損后其主要技術指標達不到要求時，應將其拆卸分解，查清磨損部位及程度，采取相應辦法予以修復。

KCB防爆齒輪泵技術參數：

型號	流量 Q		轉速 n r/min	排出壓力 pMpa	必需汽 蝕余量rm	效率 η %	電動機
	m3/h	L/min					功率KW	型號
KCB-18.3	1.1	18.3	1400	1.45	5	44	1.5	Y90L-4
2CY-1.1/1.45
KCB-33.3	2	33.3	1420	1.45	5	44	2.2	Y100L1-4
2CY-2/1.45
KCB-55	3.3	55	1400	0.33	7	41	1.5	Y90L-4
2CY-3.3/0.33
KCB-83.3	5	83.3	1420	0.33	7	43	2.2	Y100L1-4
2CY-5/0.33
KCB-135	8	135	940	0.33	5	46	2.2	Y112M-6
2CY-8/0.33
KCB-200	12	200	1440	0.33	5	46	4	Y112M-4
2CY-12/0.33
KCB-300	18	300	960	0.36	5	42	5.5	Y132M2-6
2CY-18/0.36
KCB-483.3	29	483.3	1440	0.36	5.5	42	11	Y160M-4
2CY-29/0.36
KCB-633	38	633	970	0.28	6	43	11	Y160L-6
2CY-38/0.28
KCB-960	58	960	1470	0.28	6.5	43	18.5	Y180M-4
2CY-58/0.28
KCB-1200	72	1200	740	0.6	7	43	37	Y280S-8
KCB-1600	95	1600	980				45	Y280S-6
KCB-1800	112	1800	740	0.6	7.5	43	55	Y315S-8
KCB-2500	150	2500	985				75	Y315S-6
KCB-2850	170	2850	740	0.6	8	44	90	Y315L1-8
KCB-3800	230	3800	989				110	Y315L1-6
KCB-4100	245	4100	743	0.6	8	44	132	Y355M1-8
KCB-5400	325	5400	989				160	Y355M1-6
KCB-5600	330	5600	744	0.6	8	44	160	Y355M2-8
KCB-7600	460	7600	989				200	Y355M3-6
KCB-7000	420	7000	744	0.6	8	44	185	Y355L1-8
KCB-9600	570	9600	989				250	Y355L2-6

 KCB防爆齒輪泵優點：
1、齒輪油泵結構簡單緊湊，使用和保養方便
2、具良好的自吸性，故每次開泵前不須灌入液體。
3、潤滑是靠輸送的液體而自動達到的，故日常工作時無須另加潤滑液。
4、利用彈性聯軸器傳遞動力可以補償因安裝時所引起的微小偏差。在泵工作中受到不可避免的液壓沖擊時，能起到良好的緩沖作用。
