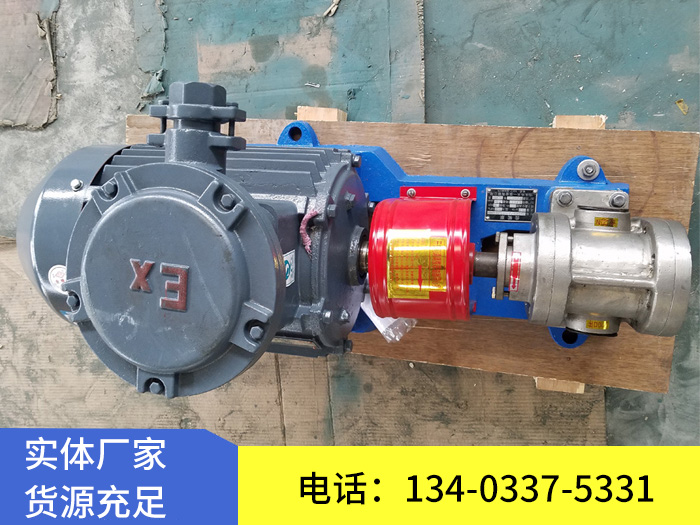

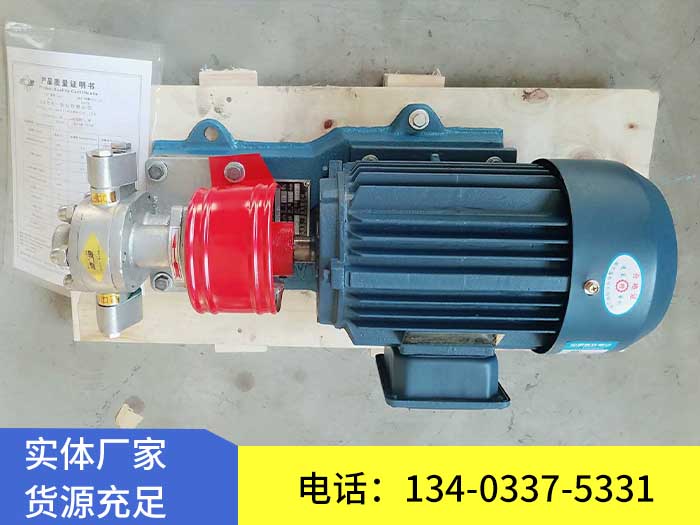

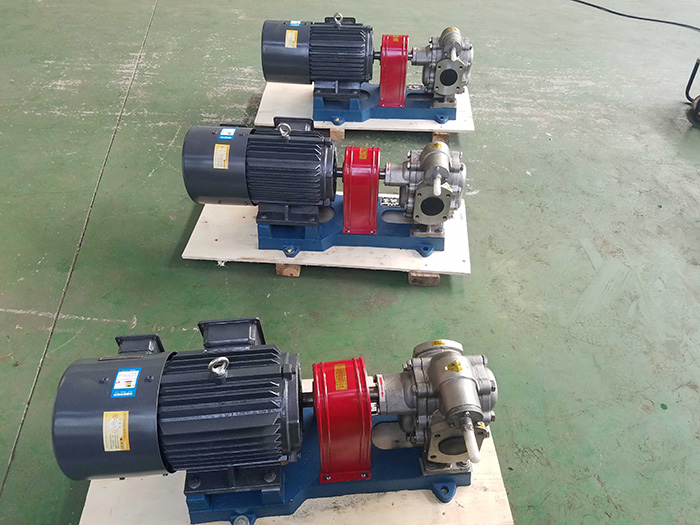

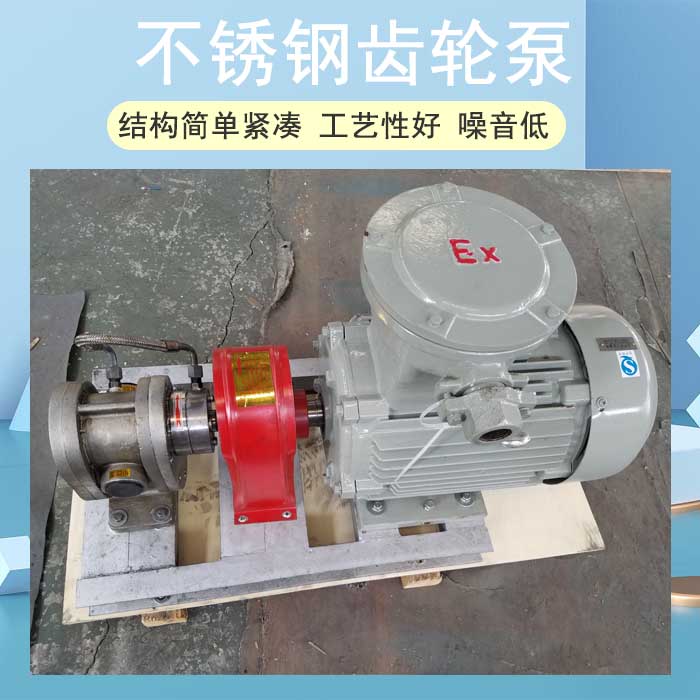

不銹鋼齒輪泵可以對所輸送的高粘度、高稠度介質進行保溫輸送。脈動小、結構合理。是輸送各種低溫下容易結晶或隨溫度降低而粘度增大的介質，如各種膠類、聚醚類介質等。是為輸送常溫下變稠、凝固或結晶而維持溫度又容易流動的介質而設計的，如瀝青、石蠟、松香、重油、樹脂及性質類似的液體，溫度不高于300℃。
不銹鋼齒輪泵結構：
l、不銹鋼齒輪泵是臥式回轉泵，主要有泵體、齒輪、軸承座、安全閥、軸承及密封裝置等機件組成。
2、泵體、軸承座等為灰鑄鐵件，齒輪用高品質碳素鋼材制作，亦可根據用戶特殊需要用銅材料或不銹鋼材料制作
3、軸承座上有填料函室，起軸向密封作用。KCB-300～960型泵采用機械密約裝置，軸承采用單列向心球軸承。KCB—18．3～83.3型泵采用三個耐油橡膠圈和中間襯隔的一個擋圈組成，調節壓緊蓋上的兩只螺母來調節密封的程度，軸承采用銅基粉末含油軸承。另外，不銹鋼齒輪泵均可采用填料密封以彈性好、抗高溫和低溫、化學性質穩定且有自潤滑性能的柔性石墨做為填料。
4、不銹鋼齒輪泵內裝有安全閥，當泵或排出管道發生故障或誤將排出閥門全關閉而產生高壓和高壓沖擊時安全閥會自動打開，卸除部份或全部的高壓液體回到低壓腔，從而對泵及管道起到安全保護作用。
5、用彈性聯軸器直接與驅動電機聯接，并安裝在公共鑄鐵底盤上。
不銹鋼齒輪泵特性：
1、不銹鋼齒輪泵結構簡單緊湊，使用和保養方便。
2、不銹鋼齒輪泵具良好的自吸性，故每次開泵前不須灌入液體。
3、不銹鋼齒輪泵的潤滑是靠輸送的液體而自動達到的，故日常工作時無須另加潤滑液。
4、利用彈性聯軸器傳遞動力可以補償因安裝時所引起的微小偏差。在泵工作中受到不可避免的液壓沖擊時，能起到良好的緩沖作用。
不銹鋼齒輪泵卡死主要有哪些原因？
一、泵體材質與內部齒輪搭配不合理，造成磨損過快，是造成不銹鋼齒輪泵抱軸或者卡死的原因之一。
二、使用溫度過高，裝配時齒輪泵內部間隙過小。不銹鋼齒輪泵在高溫下運行時，內部配件熱膨脹系數過大，造成泵抱軸或者卡死。
三、內部齒輪與止推板（是指與齒輪側面所介質的部分）選配材質搭配不合理，造成齒輪側面與止推板之間抱死，從而引起泵卡死。
四、齒輪軸套與主被軸接觸間隙過小，造成不銹鋼齒輪泵抱軸或者卡死。
五、齒輪軸套選擇材質不正確，造成軸套磨損過快、或者軸套硬度多高造成的磨軸，從而引起不銹鋼齒輪泵抱軸或者卡死。
不銹鋼齒輪泵參數表：
型號
| | 轉速 n
r/min
| 排出壓力 p
Mpa | 必需汽
蝕余量
r
m | 效率
η
%
| 電動機 |
m3/h | L/min | | |
KCB-18.3 | 1.1 | 18.3 | 1400 | 1.45 | 5 | 44 | 1.5 | Y90L-4 |
2CY-1.1/1.45 |
KCB-33.3 | 2 | 33.3 | 1420 | 1.45 | 5 | 44 | 2.2 | Y100L1-4 |
2CY-2/1.45 |
kcb-55 | 3.3 | 55 | 1400 | 0.33 | 7 | 41 | 1.5 | Y90L-4 |
2CY-3.3/0.33 |
KCB-83.3 | 5 | 83.3 | 1420 | 0.33 | 7 | 43 | 2.2 | Y100L1-4 |
2CY-5/0.33 |
KCB-135 | 8 | 135 | 940 | 0.33 | 5 | 46 | 2.2 | Y112M-6 |
2CY-8/0.33 |
KCB-200 | 12 | 200 | 1440 | 0.33 | 5 | 46 | 4 | Y112M-4 |
2CY-12/0.33 |
KCB-300 | 18 | 300 | 960 | 0.36 | 5 | 42 | 5.5 | Y132M2-6 |
2CY-18/0.36 |
KCB-483.3 | 29 | 483.3 | 1440 | 0.36 | 5.5 | 42 | 11 | Y160M-4 |
2CY-29/0.36 |
KCB-633 | 38 | 633 | 970 | 0.28 | 6 | 43 | 11 | Y160L-6 |
2CY-38/0.28 |
KCB-960 | 58 | 960 | 1470 | 0.28 | 6.5 | 43 | 18.5 | Y180M-4 |
2CY-58/0.28 |
KCB-1200 | 72 | 1200 | 740 | 0.6 | 7 | 43 | 37 | Y280S-8 |
不銹鋼齒輪泵的齒輪常見的有直齒、斜齒、人字齒、螺旋齒,齒廓主要有漸開線和圓弧型式。通常小型齒輪泵多采用漸開線直齒輪，高溫齒輪泵常采用變位齒輪,輸送高粘度、高壓聚合物熔體的熔體泵多采用漸開線斜齒輪。
不銹鋼齒輪泵主要產品有鍛件產品、普通沙鑄產品、鑄產品和硅溶膠鑄產品等。外觀美觀、噪音低、使用壽命長等特點。是化工及腐蝕性設備配套的心儀產品。齒輪采用漸開線斜齒輪結構，采用 氟膠骨架油封和聚四氟高溫填料密封組合裝配,密封效果好,耐溫高，工況條件可以采用不銹鋼機械密封。
