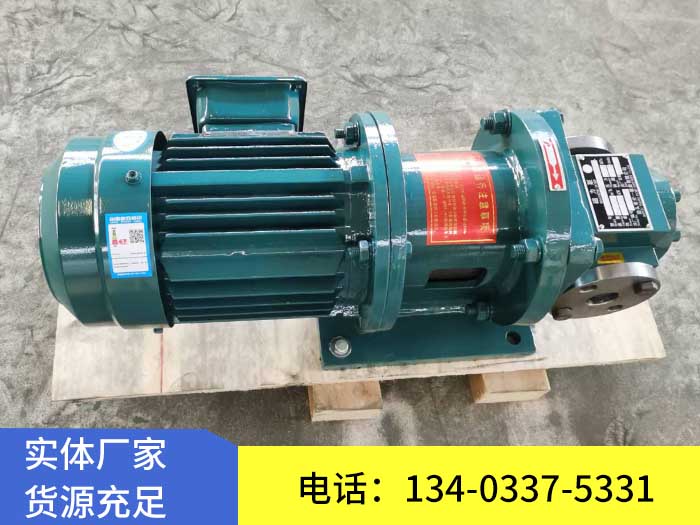

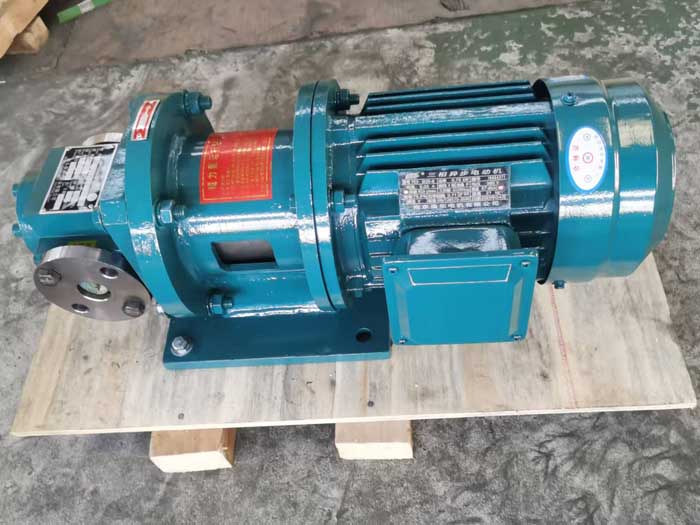

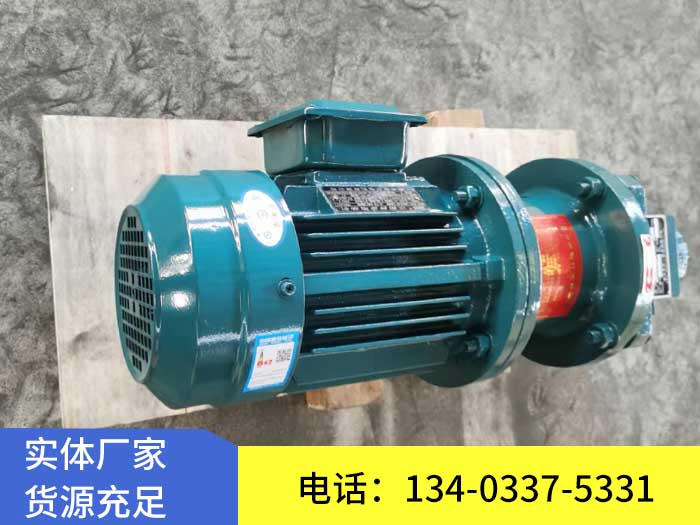

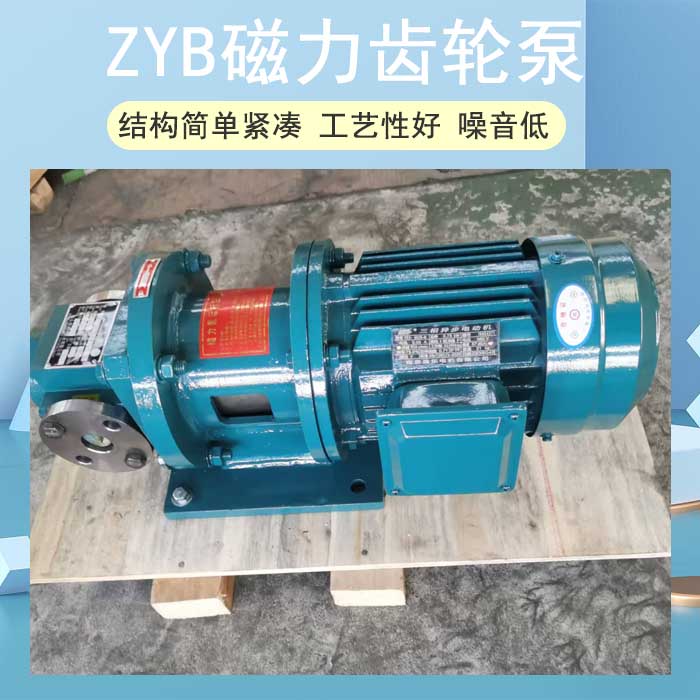

ZYB磁力齒輪泵主要由齒輪泵頭、磁力傳動器、電動機、連接底板等幾部分零件組成。其中，磁力傳動器由外磁轉子、內磁轉子和不導磁的隔離套組成。當電動機帶動外磁轉子旋轉時，磁場能穿透空氣隙和非磁性物質，帶動與主動齒輪相連的內磁轉子作同步旋轉，實現動力的無接觸同步傳遞。
ZYB磁力齒輪泵的工作原理與普通齒輪泵相似，都是依靠泵體與嚙合齒輪間所形成的工作容積變化和移動來輸送液體或使之增壓。具體來說，當齒輪轉動時，齒輪脫開側的空間體積從小變大，形成真空，將液體吸入；而齒輪嚙合側的空間體積從大變小，將液體擠入管路中去。由于磁力傳動器的存在，使得泵軸、內磁轉子被泵體、隔離套封閉，從而解決了傳統齒輪泵容易泄漏的問題。
特點與優勢
無泄漏：磁力傳動器實現了無接觸力矩傳遞，以靜密封取代動密封，確保了泵的無泄漏運行。
適用范圍廣：適用于輸送易燃、易爆、揮發、有毒、稀有貴重液體和各種腐蝕性液體，以及有潤滑性的流體。
節能：磁力傳動器無需獨立潤滑和冷卻水，降低了能耗。同時，由于無接觸傳動，減少了摩擦損失，提高了泵的效率。
過載保護：當磁力傳動器的從動部件在過載情況下運行或轉子卡死時，主、從動部件會自動滑脫，保護機泵不受損壞。
